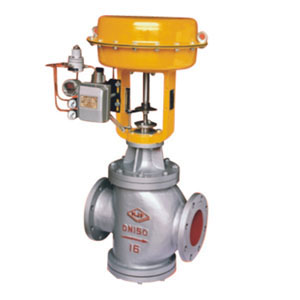

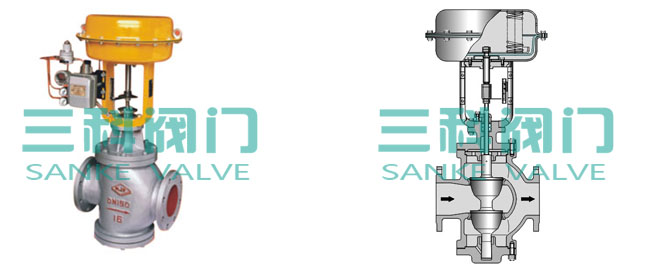

一、ZJHN氣動雙座調節閥閥體：

ZJHN氣動薄膜雙座調節閥采用雙號導向結構，配用多彈簧招執機構。具有結構緊湊、重量輕、動作靈敏、閥容量大、流量特性精確、拆裝方便等優點。廣泛應用于精確控制氣體、液體、蒸汽等介質的工藝參數如壓力、流量、溫度、液位保持在給定值。特別適用于壓差較大，允許泄漏也較大且不是很清潔的介質場合。
　　本系列產品有標準型、波紋管密封型、夾套保溫型等多種品種。產品公稱壓力等級有PN16、40、64；閥體口徑范圍DN25～400。適用流體溫度有-250℃～+560℃范圍內多種檔次。泄漏量標準為Ⅲ級和Ⅳ級。流量特性為線性或百分比。多種多樣的品種規格可供選擇。

閥體形式：直通雙座鑄造球型閥
公稱通徑：25~300mm
公稱壓力：PN1.6 4.0 6.4MPa
連接形式：法蘭式按JB78-59 JB79-59
材料：HT200 ZG230—450 ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti

二、ZJHN氣動雙座調節閥上閥蓋：

常溫型：-20℃~+200℃
散熱型：-40℃~+450℃
壓蓋形式：螺栓壓緊式
填料:V型聚四氟乙烯填料、柔性石墨、不銹鋼波紋管。

三、ZJHN氣動雙座調節閥閥內組件：

閥芯型式：雙導向雙座柱塞型閥芯

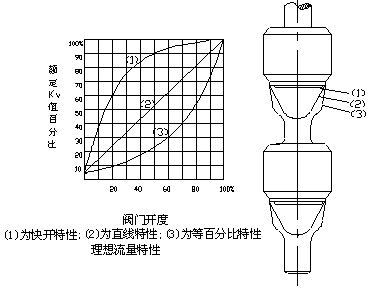

流量特性：線性特性、等百分比特性或快開特性
材料：1Cr18Ni9Ti 0Cr18Ni12Mo2Ti

四、ZJHN氣動雙座調節閥執行機構：

型式：多彈簧式薄膜執行機構
膜片材料：丁晴橡膠夾增強滌綸織物
彈簧范圍：0.02~0. 1、0.04~0.20MPa
供氣壓力：0.14 0.16 0.28MPa
氣源接頭：M10×1
環境溫度：-30~+70℃

五、ZJHN氣動雙座調節閥閥作用型式：氣——關式或氣——開式

附件：定位器，手輪機構
性能：（帶定位器）
泄漏量：小于額定流量系數Kv的0.5%
基本誤差：±1.5%
回差：1.5%
死區：0.6%
始終點偏差：±1.5%
可調范圍：30:1

六、ZJHN氣動雙座調節閥流量系數Kv和行程、允許壓差：

公稱通徑	25			32	40	50	65	80	100	125	150	200
閥座直徑	15	20	25	32	40	50	65	80	100	125	150	200
流量系數Kv	4	6.3	10	16	25	40	63	100	160	250	400	630
行程	16				25		40			60
允許壓差（MPa）	5.8			4.9	3.8	2.9	4.0	3.3	2.6	3.6	3.0	2.3

備注：閥開狀態允許壓差

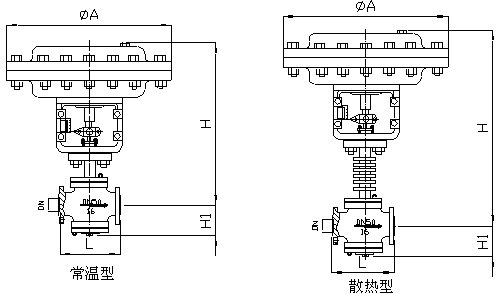

七、ZJHN氣動雙座調節閥外形尺寸：

公稱通徑	執行機構	H		ΦA	H1	L
公稱通徑	執行機構	常溫型	散熱型	ΦA	H1	PN1.6	PN4.0	PN6.4
25	ZHA22	498	648	285	117	185	190	205
32	ZHA22	501	651	285	120	200	210	220
40	ZHA22	522	691	285	139	220	230	240
50	ZHA22	530	699	285	144	250	255	265
65	ZHA34	645	815	363	188	275	285	295
80	ZHA34	661	835	363	208	305	310	325
100	ZHA34	687	887	363	220	350	355	370
125	ZHA34	1234	1444	363	270	410	425	440
150	ZHA45	1242	1492	470	280	450	460	475
200	ZHA45	1394	1654	470	320	550	560	570

八、ZJHN氣動雙座調節閥型號編制說明：

Z	J	H	N	25	P	G	B
自控閥門	執行機構：	執行機構：	閥門結構類型:	公稱壓力：	閥體材質：	溫度類型：	作用型式：
	J：表示精小型	多彈簧氣動薄膜	P：表示單座	16：表示1.6MPa	C：表示碳鋼	G：中溫型常溫省略	K：表示氣開型
			J：表示精小型	多彈簧氣動薄膜	P：表示單座
			M：表示套筒閥	40：表示4.0MPa
				64：表示6.4MPa
